Монтаж блискавкозахисту та контуру заземлення
Ми надаємо послуги з монтажу систем блискавкозахисту та контуру заземлення в Києві та області для приватних будинків, підприємств і комерційних об’єктів. Виконуємо проєктування, встановлення та перевірку системи, забезпечуючи надійний захист будівель і електрообладнання від ударів блискавки та перенапруг.
Про послугу
Блискавказахист – це комплекс засобів для перехоплення розряду блискавки та його безпечного відведення в землю. Система запобігає пожежам, руйнуванню стін та виходу з ладу електроніки. Контур заземлення – це спеціальна конструкція з металевих електродів, заглиблених у ґрунт і з’єднаних між собою, для захисту людини від ураження струмом, якщо він раптово з’явиться на корпусі побутової техніки (наприклад, пральної машини чи бойлера)

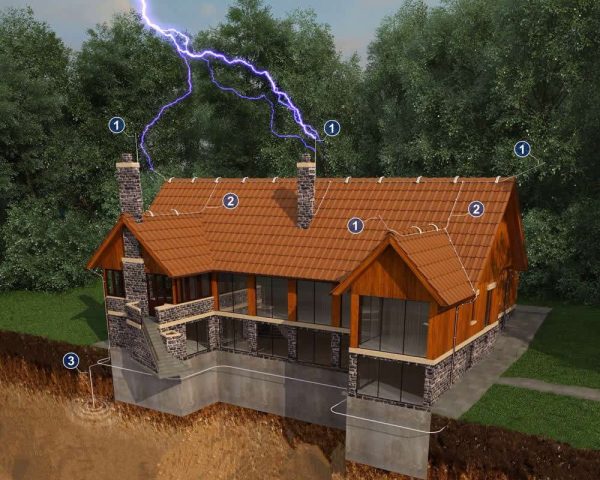

Основні елементи:
- Блискавкоприймач: Металевий стрижень, сітка або трос на даху, що «приймає» удар.
- Струмовідвід: Товстий дріт або кабель, яким струм спускається від приймача до заземлення.
- Заземлювач: Металева конструкція в ґрунті, що гасить розряд.
- Контур заземлення. Конструкція з металевих електродів, заглиблених у ґрунт і з'єднаних між собою.
З чого складається послуга?
Ми надаємо комплексну послугу в Києві та області:
- Огляд об’єкта та консультація
- Проєктування системи блискавкозахисту
- Монтаж блискавкоприймачів і струмовідводів
- Влаштування контуру заземлення
- Перевірка та тестування системи
Питання та відповіді
Що таке блискавказахист та контур заземлення
Що таке блискавказахист та контур заземлення
Це дві взаємопов’язані системи безпеки, які захищають будівлю та людей від небезпечного впливу електричного струму.
Блискавказахист
Це комплекс засобів для перехоплення розряду блискавки та його безпечного відведення в землю. Система запобігає пожежам, руйнуванню стін та виходу з ладу електроніки.
Основні елементи:
Блискавкоприймач: Металевий стрижень, сітка або трос на даху, що «приймає» удар.
Струмовідвід: Товстий дріт або кабель, яким струм спускається від приймача до заземлення.
Заземлювач: Металева конструкція в ґрунті, що гасить розряд.
Контур заземлення
Це спеціальна конструкція з металевих електродів, заглиблених у ґрунт і з’єднаних між собою. Його головна мета — захистити людину від ураження струмом, якщо він раптово з’явиться на корпусі побутової техніки (наприклад, пральної машини чи бойлера).
Як це працює:
Захист людей: Якщо в приладі станеться пробій ізоляції, струм піде не через тіло людини, а по дроту заземлення в землю.
Стабілізація: Заземлення допомагає коректній роботі чутливої електроніки та знімає статичну напругу.
Форма: Найчастіше контур роблять у вигляді рівностороннього трикутника зі сталевих кутників або стрижнів.
У чому різниця?
Хоча обидві системи закінчуються в землі, вони мають різні завдання:
Блискавказахист працює лише під час грози, рятуючи будинок від вогню та вибуху.
Контур заземлення працює постійно, захищаючи мешканців від несправної електропроводки та побутових приладів.
Для максимальної безпеки ці системи часто об’єднують у загальну мережу заземлення об’єкта.
Чи плануєте ви встановлювати ці системи у приватному будинку чи на промисловому об’єкті?
Блискавкозахист
Блискавка – це природний електричний розряд величезної потужності і температури, що виникає, як правило, під час грози і спрямований на будь-які об’єкти, що виділяються по висоті, на поверхні землі. Внаслідок удару блискавки у будівлі та споруди у них може виникнути пожежа та значні пошкодження працюючого електричного обладнання. монтаж блискавкозахисту, монтаж контуру заземлення Найбільш небезпечним є контакт із блискавкою людини: це завжди призводить до ураження електрострумом, найчастіше з летальним кінцем. Мінімізувати небезпеку розряду покликана спеціальна система захисту, що складається з трьох основних пристроїв:

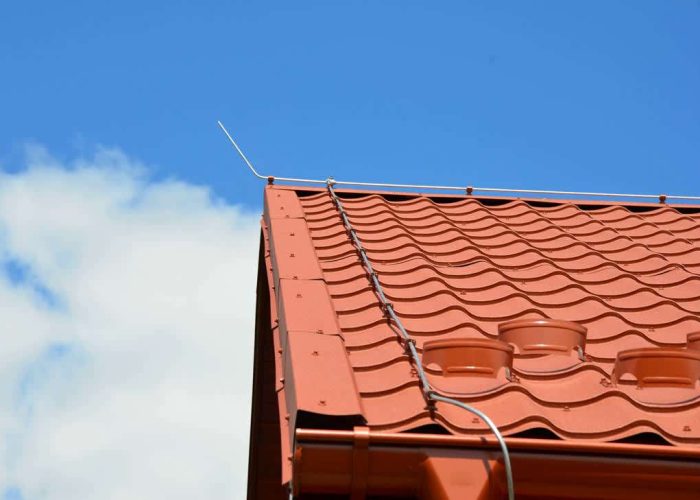

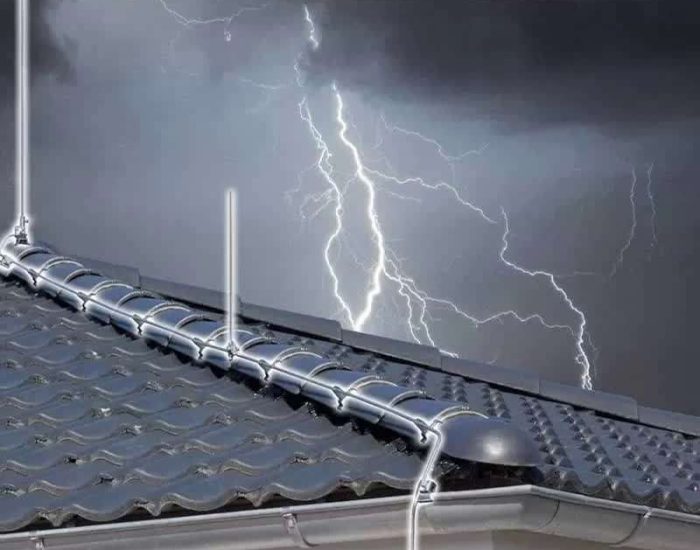

1. Приймач блискавки. Існує кілька типів такого приймача. На дахах, покрівля яких виконана з металу, встановлюються металеві стрижні діаметром не менше 0,8 см і висотою від 2 м. Такий стрижень встановлюється на найвищій точці даху і забезпечує прийом розряду і його передачу через відведення до заземлення. На дерев’яних та шиферних дахах встановлюють приймач у вигляді троса з металу, жорстко натягнутого по ковзану на висоті не менше ніж 50 см над покрівлею. Він зазвичай закріплюється ізольовані опори. Для даху з черепиці використовується металева сітка з діаметром дроту від 0,6 см. Сітка кріпиться на всю поверхню даху зі стороною квадрата 6 м.
2. Блискавковідведення. Призначений передачі струму від приймача до заземлению. Являє собою металевий дріт діаметром не менше 0,6 см, прикріплений до стіни будівлі або споруди, що захищається, осторонь вікон і дверей за допомогою жорстко закріплених до стіни скоб. При установці важливо не допускати крутих згинів провідника, а складові його частини (якщо є) потрібно з’єднувати зварюванням, як і кріплення до приймача і заземлення. Грамотно виконане відведення гаситиме розряд силою струму в 200 тисяч ампер і витримає випадкові атмосферні та механічні навантаження. Якщо на даху встановлено декілька приймачів, відведення робляться для кожного з них. При цьому відстань між ними по стіні будівлі не повинна бути меншою за 20 м.
3. Заземлюючий контур. Він складається з кількох з’єднаних металевих прутів, повністю заглиблених у землю. Власники приватних будинків можуть встановити контур самостійно. Для цього металеві провідники діаметром до 8 см вбиваються по кутах заздалегідь підготовленого рову довжиною 3 м і глибиною до 1 м, потім до них приварюються балки з листового металу та блискавковідведення, після чого вся споруда остаточно утоплюється в рів і засипається землею або бетонується. Зазначимо, що самостійне встановлення захисту від блискавок вимагатиме її обов’язкового тестування. При цьому якщо перевірити конструкцію на міцність можна звичайним простукуванням місць кріплень та з’єднань, то перевірка електричного опору схеми доступна лише ліцензованим фахівцям.
Типи систем захисту
Вирізняють такі різновиди систем захисту:
1. Пасивна. Це традиційні і не надто надійні громовідводи, що приймають розряд і відправляють їх у землю. Однак не всі подібні схеми можуть витримати температуру та потужність будь-якої блискавки.
2. Активна. Така система працює на запобіганні удару, активно реагуючи на високу іонізацію повітря в колі діаметром до 200 м. Схеми з такими датчиками досить дорогі, але й рівень захищеності будівель та споруд у них набагато вищий, ніж у пасивних систем.
Матеріал системи захисту
Вся система захисту виконується із металу. Це може бути чавун – матеріал найдешевший, проте, незважаючи на антикорозійний захист, схема вимагатиме постійного обслуговування, а через 10 років – повної заміни. Мідь – метал не лише дуже дорогий, а й недовговічний. Крім того, завжди існує небезпека його крадіжки завдяки цілком вільному доступу до системи. Оптимальний варіант матеріалу для захисту від блискавок – нержавіюча сталь спеціальних, стійких до високої сили струму марок. Така сталь теж досить дорога, проте складові конструкції будуть надійно працювати протягом тривалого часу, порівнянного з терміном корисного використання самої будівлі, і не вимагатимуть періодичного догляду.
На закінчення варто відзначити таке. По-перше, існують певні особливості встановлення систем захисту від блискавок залежно від того, який дах поставлений на будівлю: з похилою або плоскою покрівлею. По-друге, поки що для України та країн СНД існує особливе питання захисту від блискавок телевізійних антен. По-третє, системи захисту від блискавок можуть бути внутрішніми, але ставляться вони, як правило, на промислових підприємствах з використанням потужних енергопотоків. По-четверте, обов’язкове встановлення блискавкозахисних конструкцій на всі будівлі та споруди, що зводилися за радянських часів, сьогодні відсутнє. Це особливо важливо для заміських будинків. Не варто забувати про таке важливе питання, особливо якщо будинок знаходиться в місцевості з частими та сильними грозами.
Контур заземлення
Контур заземлення
Під час проведення електромонтажних робіт обов’язково слід продумати захисну систему – заземлення чи занулення. Основна мета цих заходів – нейтралізувати шкідливий вплив електроструму, якщо через корпус приладу чи іншу точку проб’є сильну напругу.
Види захисних систем
Перший вид – заземлення. Він є механізмом з’єднання металевих деталей електричної установки із заземлювачем. У ролі заземлювача виступають сталеві куточки, товстостінні труби, смуги, прути та інші види металопрокату. Їх закопують у землю. Якщо це штирі, їх забивають і називають електродами. Електроди можна використовувати по одному, а можна кілька штук одразу, з’єднавши їх між собою смугою так, щоб вийшов заземлюючий контур.
Існує два різновиди заземлювачів – штучні та природні. Якщо сталеві деталі спеціально поглиблюють або забивають у землю, то це штучна захисна споруда. А якщо для заземлення використовуються металеві труби або арматура, встановлені при будівництві, це природна система.
Другий вид захисту – занулення. Завдяки цій процедурі можна безпечно використовувати будь-яку електроустановку. При зануленні корпусна частина та інші металеві деталі приладу приєднуються до заземленого кілька разів нульового дроту.
Чим відрізняється заземлення від занулення?
При заземленні відбувається швидке зниження напруги у мережі. Цим і забезпечується безпека. При зануленні відключається частина електричного ланцюга, де стався пробій струму. монтаж блискавкозахисту, монтаж контуру заземлення
За своїм призначенням заземлювальні пристрої бувають:
грозозахисні. З їхньою допомогою заземляється громовідвід.
робітники. Основна їх функція – нормалізація роботи електроустановки у звичайних та аварійних умовах.
захисні. Вони роблять використання електроприладів безпечним для здоров’я.
Щоб не було неприємних та трагічних наслідків, усі роботи мають виконувати професійні електрики. Вони зможуть грамотно все розрахувати та підібрати потрібний вид захисту – заземлення чи занулення. Виконають роботи надійно та якісно відповідно до проекту. Крім цього електрики раз на три роки проводять контроль ізоляції проводів для запобігання нещасним випадкам.
Багато хто в побуті стикається з роботою, пов’язаною з електрикою, але багато хто навіть не знає елементарних речей у сфері електробезпеки. Напевно, найголовнішим в електриці є заземлення та занулення. Ось про це поговоримо.
У чому роль нульовки в трифазної мережі? Насамперед, хочеться нагадати, що кожна мережа має три фази змінного струму.
Якщо взяти дві фази, потрібно знати, що в них протікає кожні 50 секунд напруга в 380 вольтів. А якщо докладніше, то один провідник міститиме в собі вільні електрони, а інший провідник буде стороною, що приймає.
Якщо взяти та підібрати інші пари фаз, то виникає те саме, і на відміну від попереднього є різниця за часом перебігу змінного струму. У найпростішому варіанті з’єднання всі фази приєднані в одному місці, але тільки в двох з них буде струм високої потужності.
Давайте розберемося в роботі заземлюючого контуру. У місті будь-який багатоповерховий будинок працює за певною схемою. Але кожна квартира споживає електрику по-різному і при цьому вона постійно змінюється. Номінальне навантаження підключеного кабелю до конкретного будинку становить у середньому трохи більше п’яти відсотків. Буває й таке, що це значення може перевищувати 20%, що може призвести до проблем.
Якщо одна із фаз занадто перезавантажена, то напруга тут падає,
інших фазах відбудеться зростання.
У такому разі на допомогу приходить заземлений провід, що є джерелом електронів. Цей провід допомагає створити симетрію навантажень. монтаж блискавкозахисту, монтаж контуру заземлення Київ
У чому ж відмінність заземлення та занулення?
Припустимо, взяли на вибір дві фази і навантаження на них не однакова, а отже, виникає позитивний електричний потенціал. Іншими словами, якщо людина прибере заземлюючий провід і торкнеться якогось металу, то його вдарить струмом і сила удару залежить від ступеня розподілу напруги.
Сьогодні багато електричних машин зроблено так, щоб кожна окремо взята пара фаз має однакове навантаження. А зроблена вона, щоб уникнути зношування. У такому випадку почали використовувати нульовий контакт, який кріпиться до точки з’єднання фаз. монтаж блискавкозахисту Київ, монтаж контуру заземлення
Хочеться спитати: а звідки його взяти? Напевно, багато хто звертав увагу, що на високовольтних стовпах ЛЕП є лише три дроти, а саме три фази. Адже, щоб передавати електрику, цього цілком вистачає. Багато трансформаторів на понижуючих підстанціях мають однакове навантаження і заземлення у них не залежне.
Таким чином, з’являється четвертий провідник у ТП, тобто трансформаторні підстанції, де електричний струм перетворюється на 220В і 380В. монтаж блискавкозахисту Київ, монтаж контуру заземлення
Тепер зрозуміло, що заземлення – це коли дроти занурюють у землю, а ось занулення – це необхідне з’єднання до середньої точки, щоб запобігти надмірним навантаженням.
Бувають різні типи заземлення. Може, хтось помічав, що нульовий провід має невеликий перетин у порівнянні з іншими проводами. Вся справа в тому, що на цей провід йде не все навантаження, а різниця від двох інших фаз. У будь-якій мережі повинен бути один контур заземлення, який знаходиться поблизу джерела струму. Як правило, в цьому місці має бути обов’язкове занулення, але в даному варіанті воно не користується, тобто згоряє. Саме тому систему заземлення передбачили і зробили їх кілька, тобто по всьому ЛЕП.
Існують такі системи, як I-T або T-T, де провідник, який захищає, не залежить від джерела струму. Як правило, коли джерело має заземлення і до нього підключено нульовий, то друге підключення не матиме захисту. монтаж блискавкозахисту, монтаж контуру заземлення
У той же час системи, де немає заземлення, є найпоширенішими, незалежно від споживача. Тут захисний провід йде прямо з джерела до споживача, звичайно не без нульового дроту. Вони мають спеціальне позначення TN плюс приставки -C, -S та -C-S.
У чому сенс цієї теорії і як може допомогти у житті? Незважаючи на те, що схеми власного заземлення споживача найпопулярніші в житті людей, вони дуже складні, щоб їх реалізувати. Не варто поєднувати захисний та нульовий провідники разом – це небезпечно!
Саме в цьому місці багато недосвідчених монтажників припускаються помилок. Як правило, такі помилки часті в системах TN-C і TN-C-S і якщо немає спеціального маркування на нульовому та захисному провіднику. монтаж блискавкозахисту, монтаж контуру заземлення
